雨全防水自粘改性沥青防水卷材施工方案详解 基层处理与材料制造要点

雨全防水自粘改性沥青防水卷材作为现代建筑防水中广泛应用的一种高性能材料，以其优异的防水性能、施工便捷性和环境适应性，在各类建筑工程中发挥着重要作用。本文将从产品制造与施工基层处理两个核心维度，详细阐述其施工方案，确保防水工程的质量与耐久性。

一、 建筑防水卷材产品制造要点
雨全防水自粘改性沥青防水卷材的卓越性能源于其精良的制造工艺。其产品制造通常遵循以下关键环节：

1. 原料选择：精选优质道路石油沥青或重交沥青作为基料，并添加SBS（苯乙烯-丁二烯-苯乙烯嵌段共聚物）或APP（无规聚丙烯）等聚合物进行改性。改性后的沥青在低温柔韧性、高温稳定性、耐老化性和粘结性能上得到显著提升。
2. 胎基处理：采用高强度、高延伸率的聚酯胎（PY）或玻纤胎（G）作为增强胎基，确保卷材具备良好的抗拉强度和尺寸稳定性。胎基需经过充分浸渍和涂盖，与改性沥青层紧密结合。
3. 自粘层涂覆：在改性沥青层下表面涂覆一层高性能压敏胶自粘层，并覆以隔离膜（硅油膜或PE膜）。这层自粘层使得卷材在施工时能与基层实现“自愈合”式的满粘效果，极大地提升了防水层的整体性和密封性。
4. 表面覆膜：上表面通常覆以聚乙烯膜（PE）、细砂（S）或矿物粒料（M）等材料，起到保护隔离、增强耐候性或提供美观装饰作用。
5. 严苛质检：制造过程中需严格执行国家标准（如GB 18242《弹性体改性沥青防水卷材》及GB/T 23457《预铺防水卷材》中相关自粘类要求），对成品的耐热度、低温柔性、拉力、延伸率、不透水性、剥离强度等关键指标进行全方位检测，确保出厂产品性能可靠。

二、 施工方案核心——基层处理
再优质的材料也离不开规范的施工，而基层处理是决定自粘卷材防水效果成败的首要环节。施工前必须对基层进行严格检查与处理。

1. 基层要求：

• 材质与强度：基层应为坚固、平整的混凝土结构或水泥砂浆找平层，强度需满足设计要求，无起砂、起皮、松动现象。

• 平整度与干燥度：表面应平整，用2米靠尺检查，空隙不大于5mm。基层必须干燥，含水率不宜大于9%（简易检测法：将1㎡卷材平坦铺于基层，静置3-4小时，覆盖处无水印即可）。

• 清洁度：彻底清除基层表面的灰尘、油污、杂物以及凸出的砂浆疙瘩等，确保基层洁净。

• 细部处理：所有阴阳角均应做成圆弧形（半径≥50mm）或45°斜角。管道根部、设备基础、排水口等部位应抹成圆滑平整的坡面。

1. 基层处理剂（底涂）施工：

• 在符合要求的基层上，均匀涂刷专用基层处理剂（通常为与卷材相容的改性沥青冷底油）。

• 涂刷应薄而均匀，不露底、不堆积。待底涂干燥至指触不粘（通常需数小时，具体时间视环境温湿度而定）后，方可进行卷材铺贴。

三、 卷材铺贴施工流程简述（基于处理合格的基层）

1. 弹线定位：根据现场情况弹设卷材铺贴基准线。

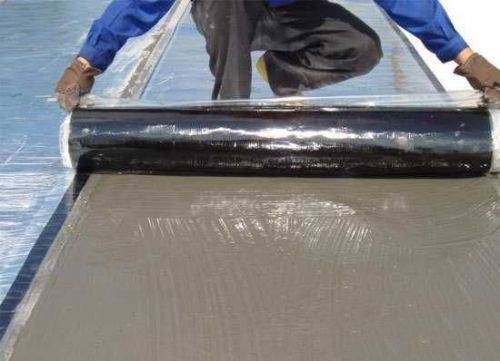

2. 卷材铺贴：将卷材对准基准线展开，先不撕除下表面的隔离膜，进行预铺定位。调整顺直后，从一端开始，一边缓缓滚动卷材，一边同步撕除隔离膜，并立即用压辊从中间向两侧滚压排气，确保卷材与基层满粘，无皱褶、无气泡。
3. 搭接处理：长边与短边搭接宽度均不应小于80mm。搭接时，应用小压辊压实搭接边，确保粘结严密。必要时可采用配套密封膏对搭接边进行加强密封。
4. 细部节点加强处理：对于阴阳角、管道根部等关键部位，应按规范要求裁剪卷材做附加增强层，确保这些应力集中部位防水可靠。
5. 检查与保护：施工完成后，应进行全面检查，对粘结不牢处进行修补。验收合格后，应及时施工保护层，防止后续工序破坏防水层。

雨全防水自粘改性沥青防水卷材的优异性能，是先进制造工艺与科学施工方案共同作用的结果。严控材料制造质量，并严格执行以“基层处理”为核心的规范化施工流程，是确保建筑防水工程达到设计年限、实现滴水不漏的根本保障。
